Montarea becurilor bi-xenon- Yamaha Super Tenere

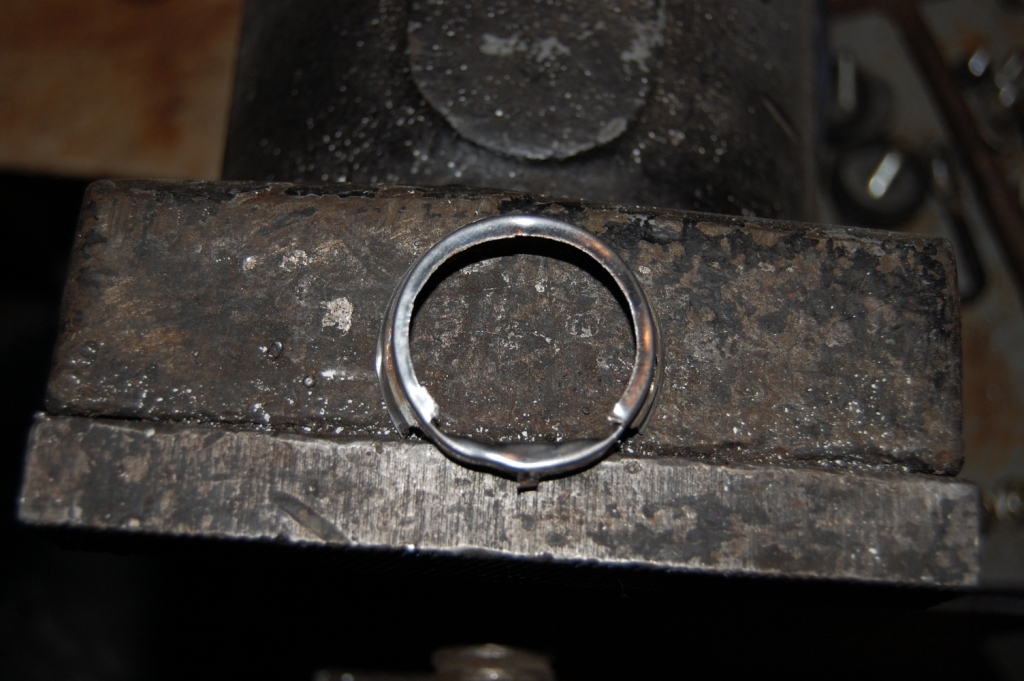

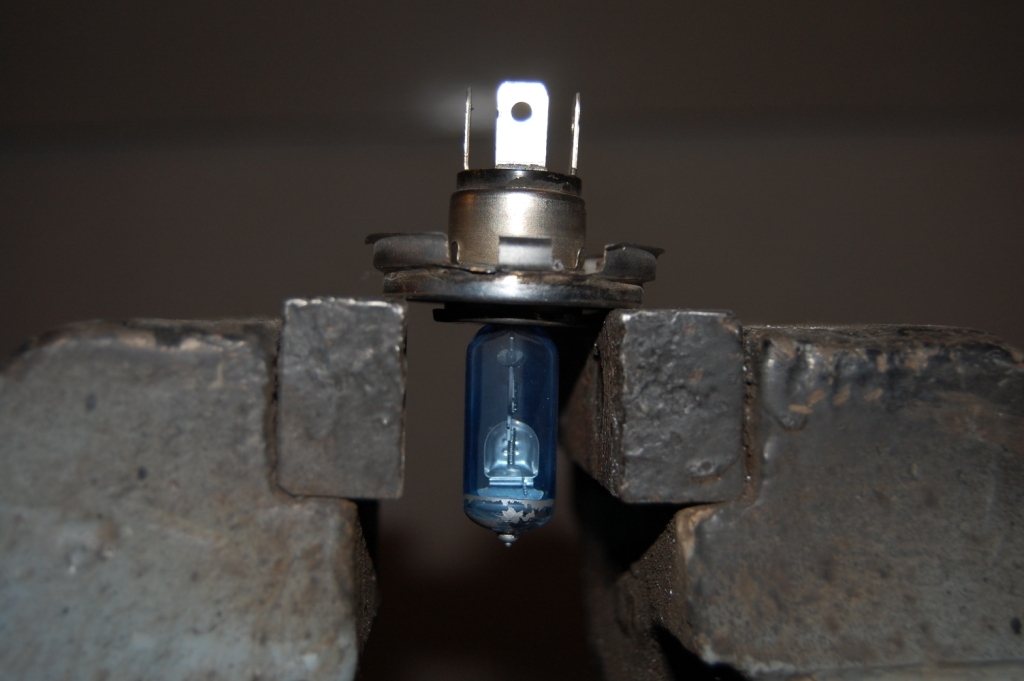

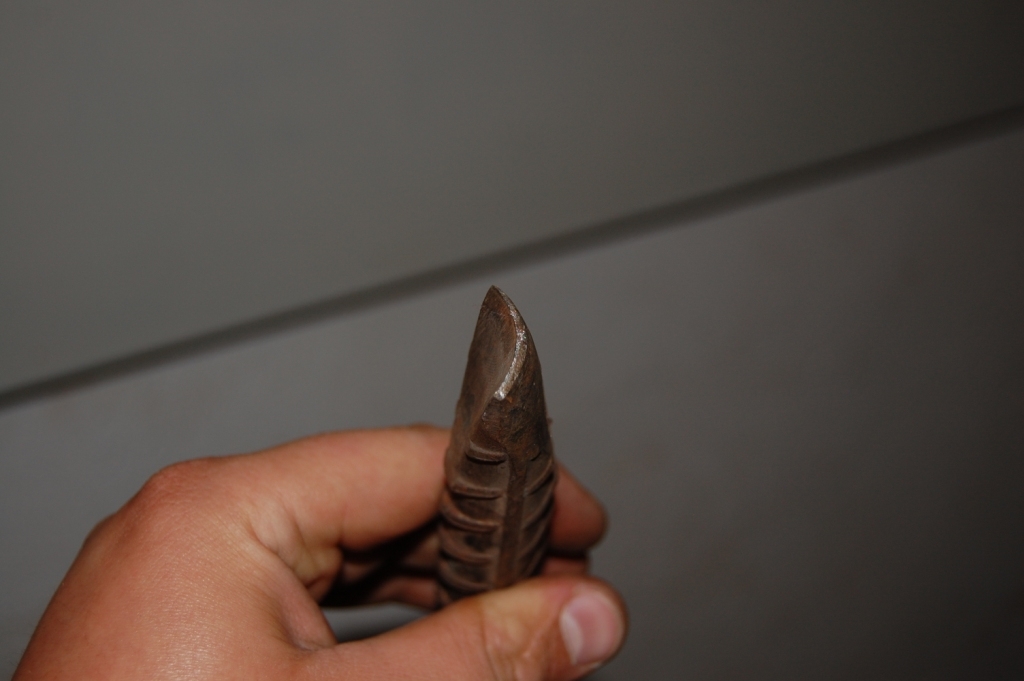

Cu ajutorul unei dalti cu tais semirotund largim gaura pentru ca soclului H4 sa se aseze foarte bine in acest soclu.

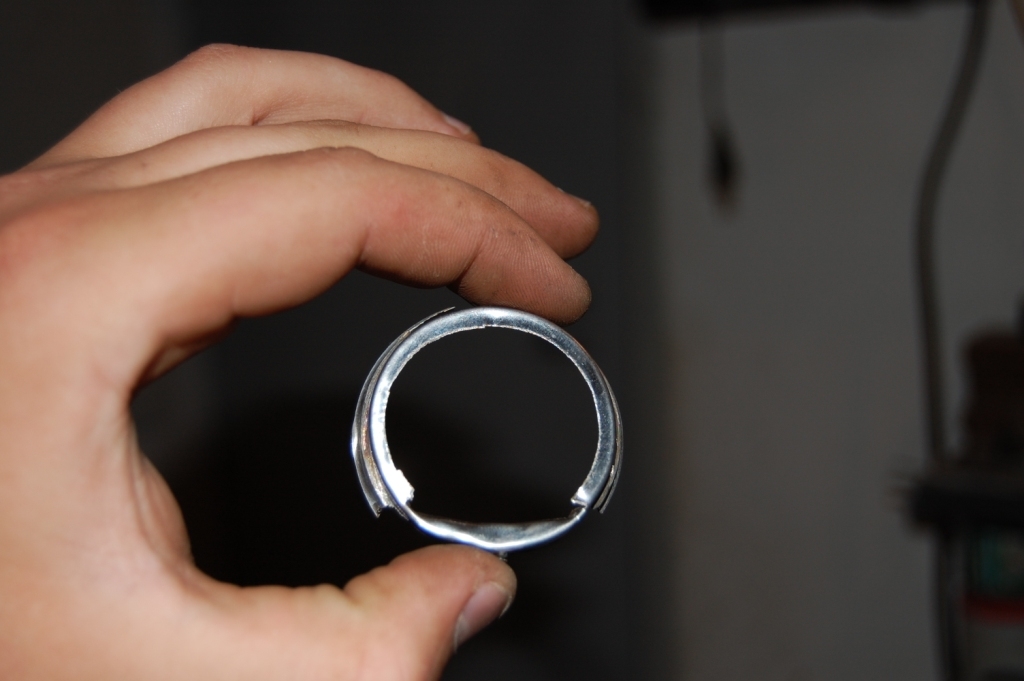

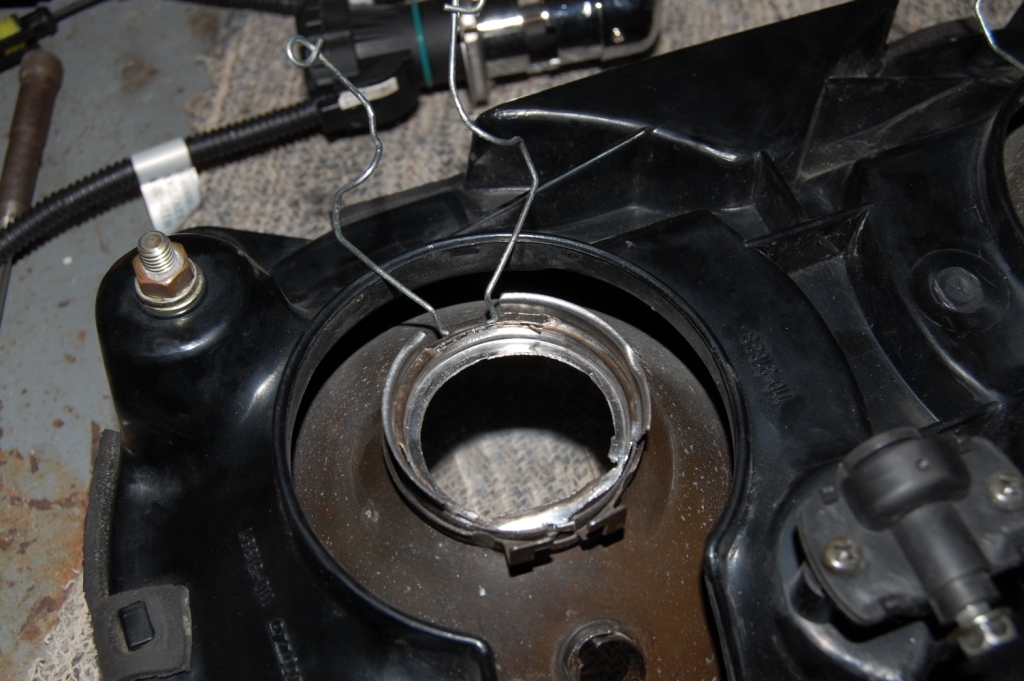

Se vor taia fante in soclul P45 pentru pozitionarea corecta a becului in far ( A se acorda multa atentie acestui proces pentru ca in caz de "erori la taiere" pe faza scurta fascicolul de lumina nu va batea corect )

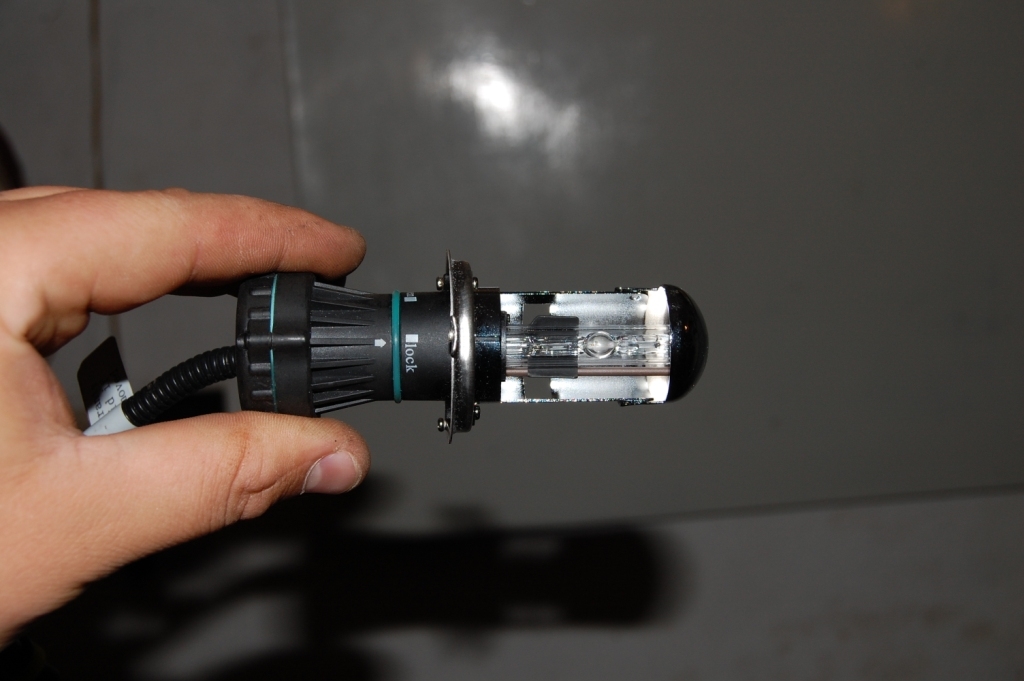

Soclul becului H4

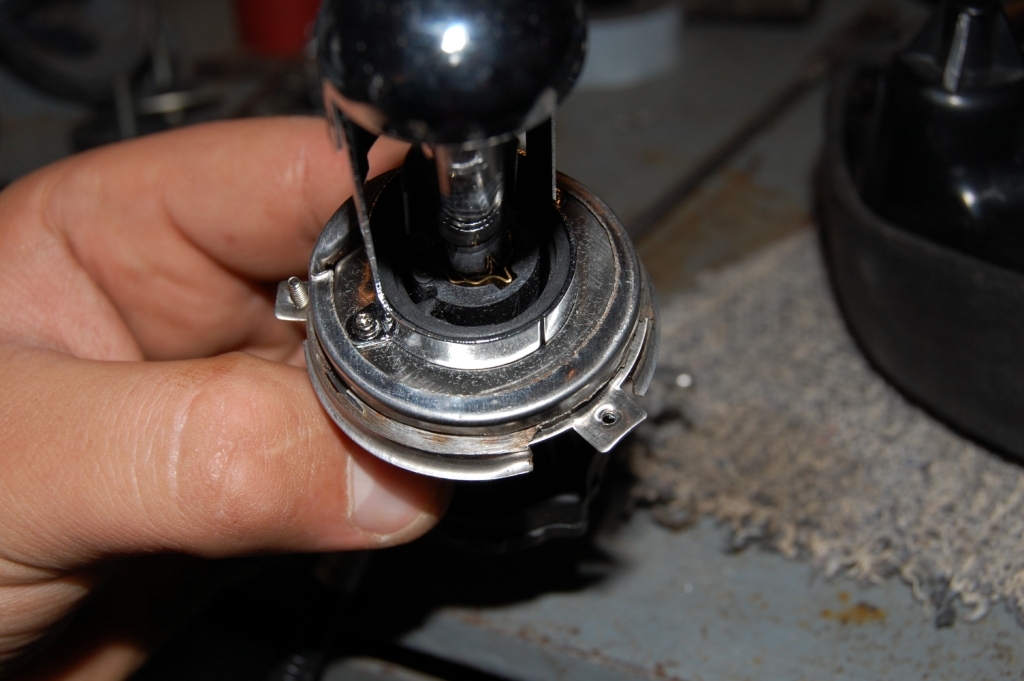

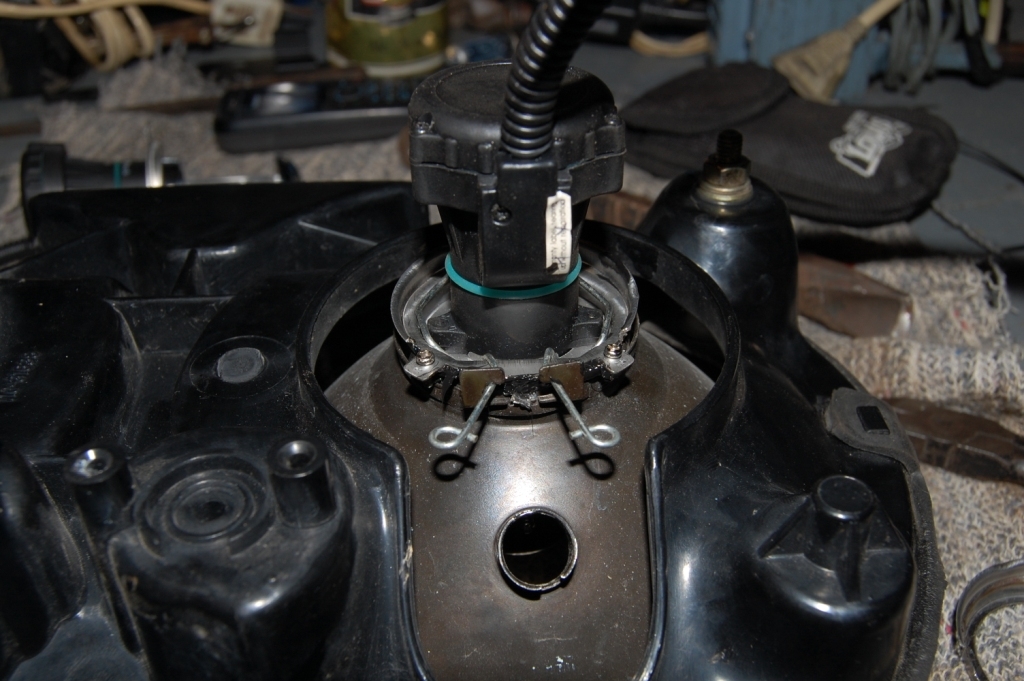

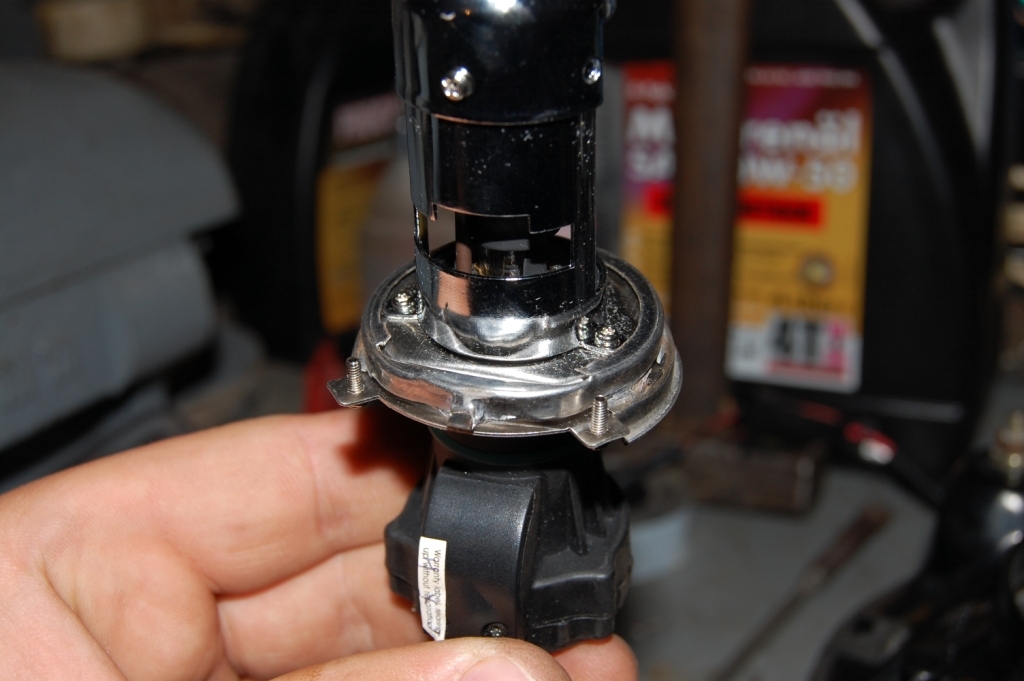

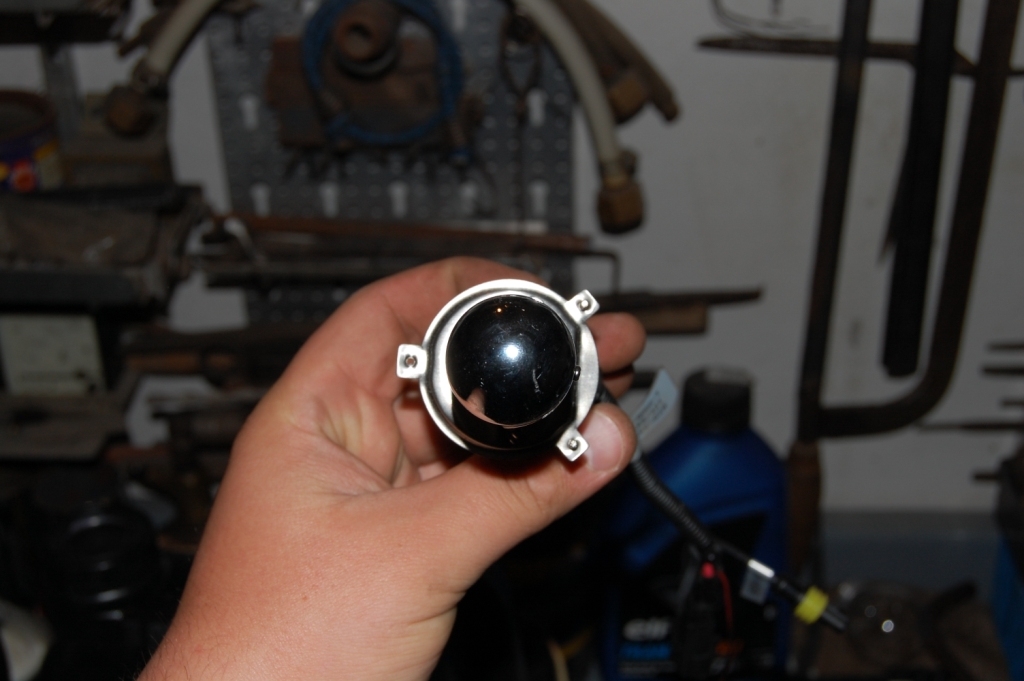

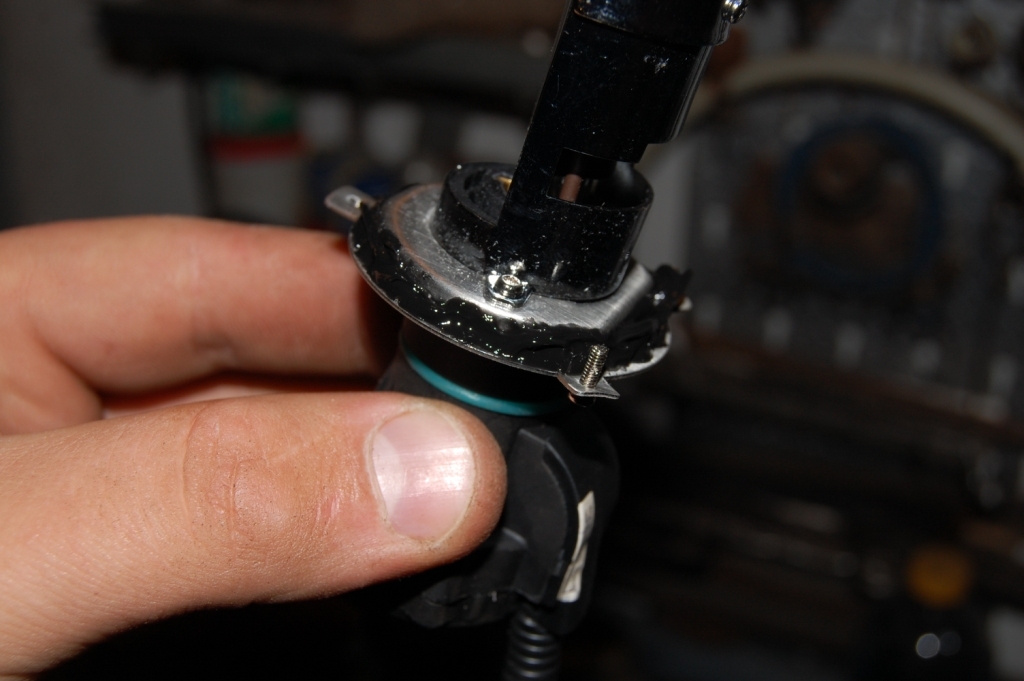

Soclul confectionat de noi asezat pe soclului becului. Dupa ce aceste 2 piese se "pupa" bine, de preferabil a se monta provizoriu in far, se monteaza ansamblul de faruri pe motocicleta. Se verifica daca fascicolul de lumina "bate" corect, in caz de probleme se mai ajusteaza pozitia becului cu ajutorul suruburilor de reglaj de pe bec.

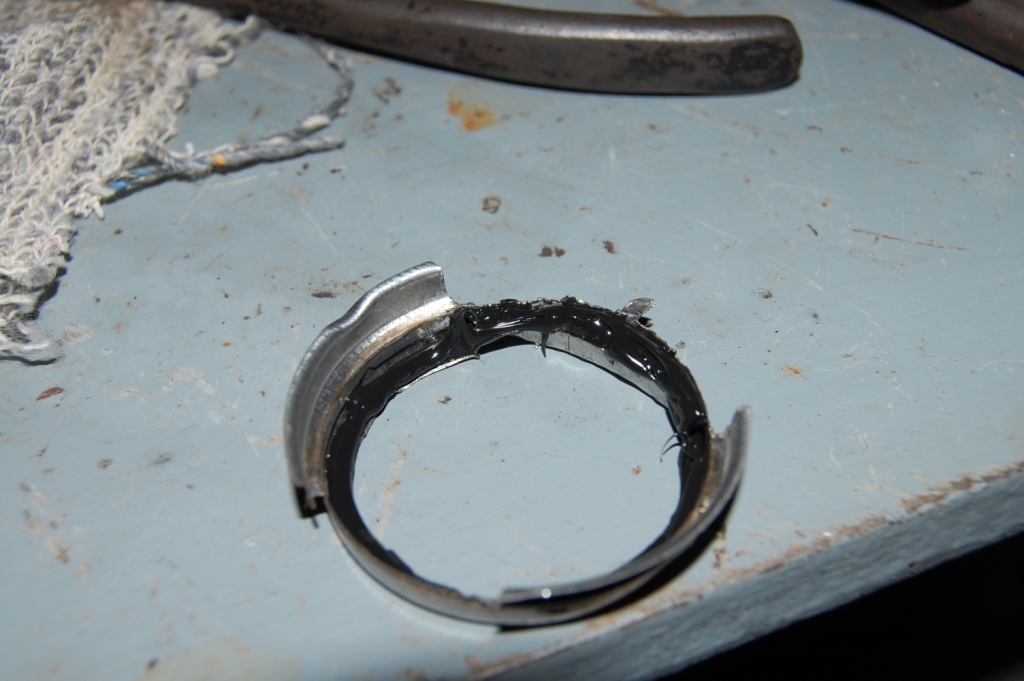

Dupa ce am facut ultimile reglaje si becul sta bine in far aplicam un strat de silicon (eu am folosit un silicon rezistent la temperatura) intre soclul becului si adaptorul creat.

Se aseaza becul in far si se lasa minim 4-5 ore, pentru ca siliconul sa se intareasca bine. Cat timp lasam la intarit se monteaza restul instalatiei. Dupa ce s-a intarit se scot becurile din far si se taie excesul de silicon.

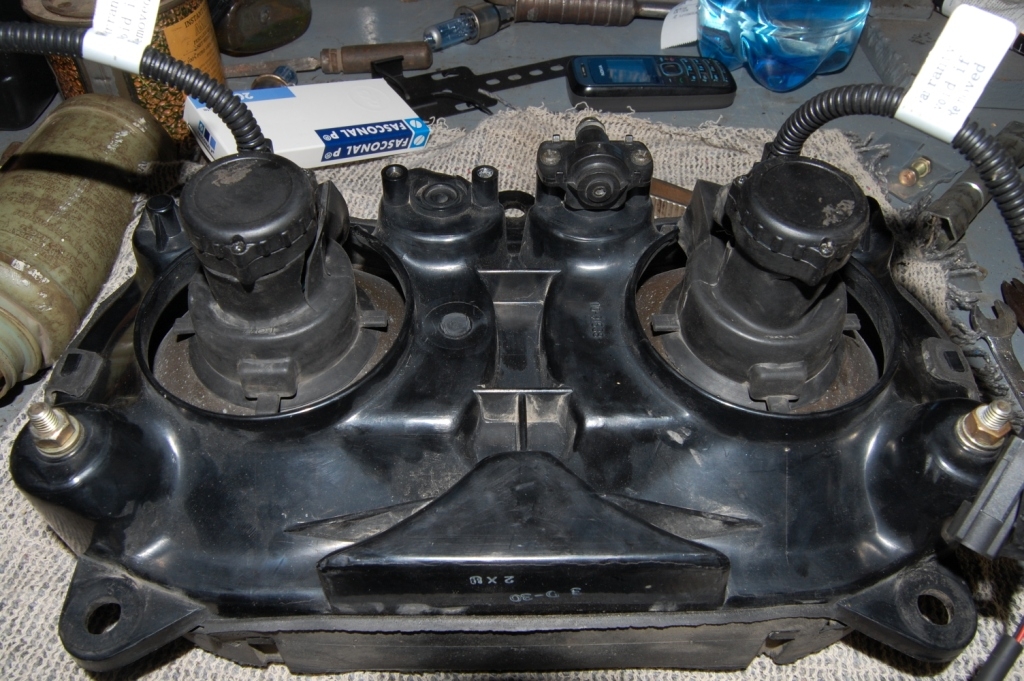

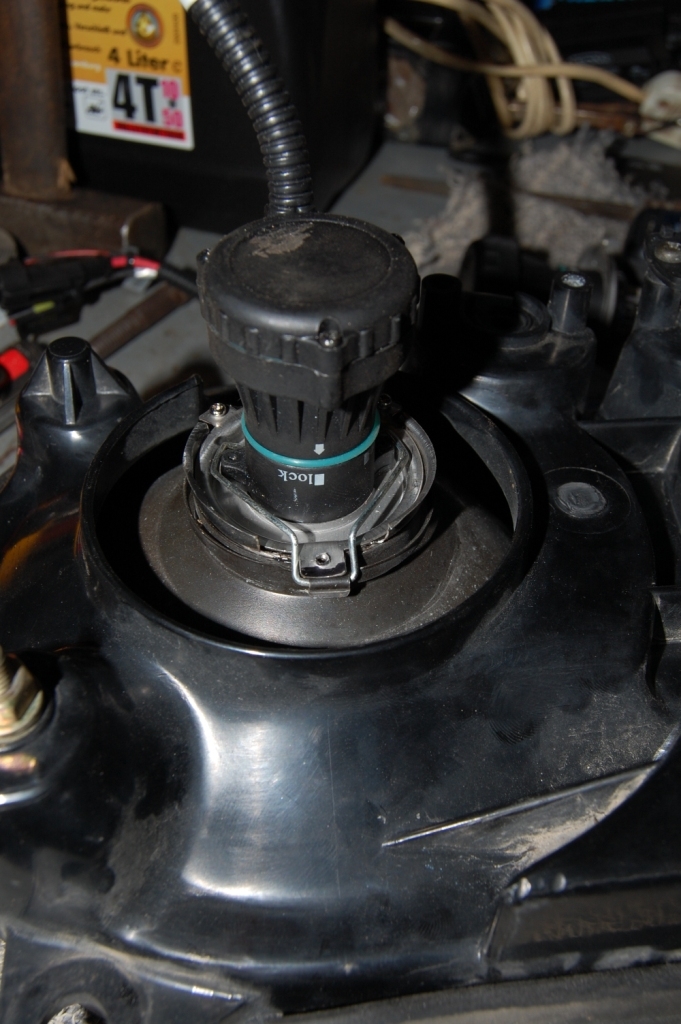

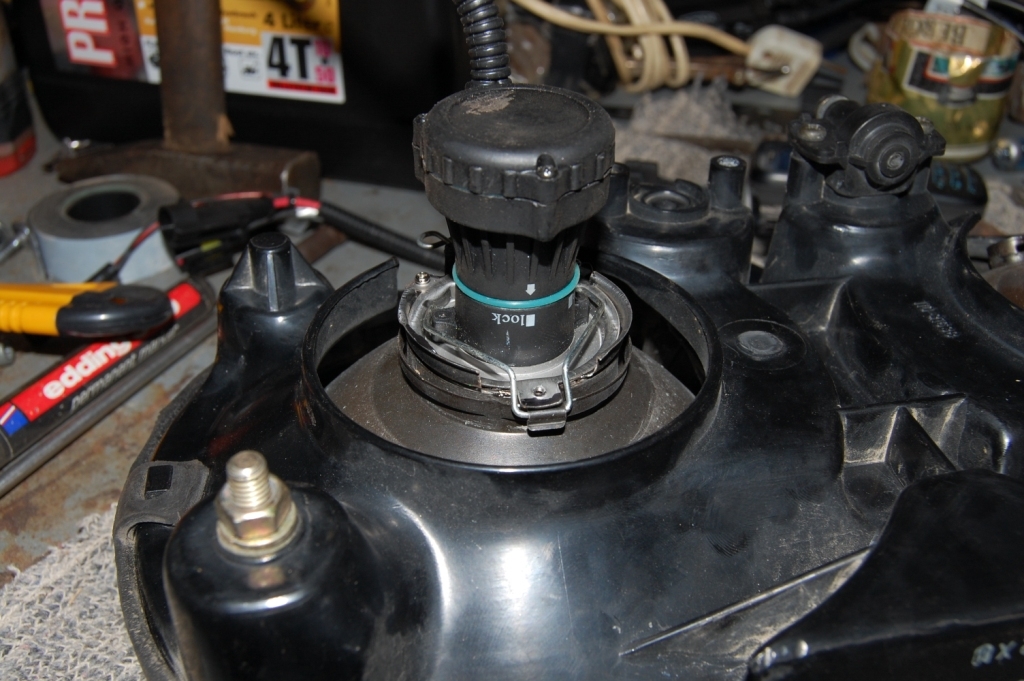

Se pun protectiile de cauciuc peste becuri pentru a le proteja de apa.

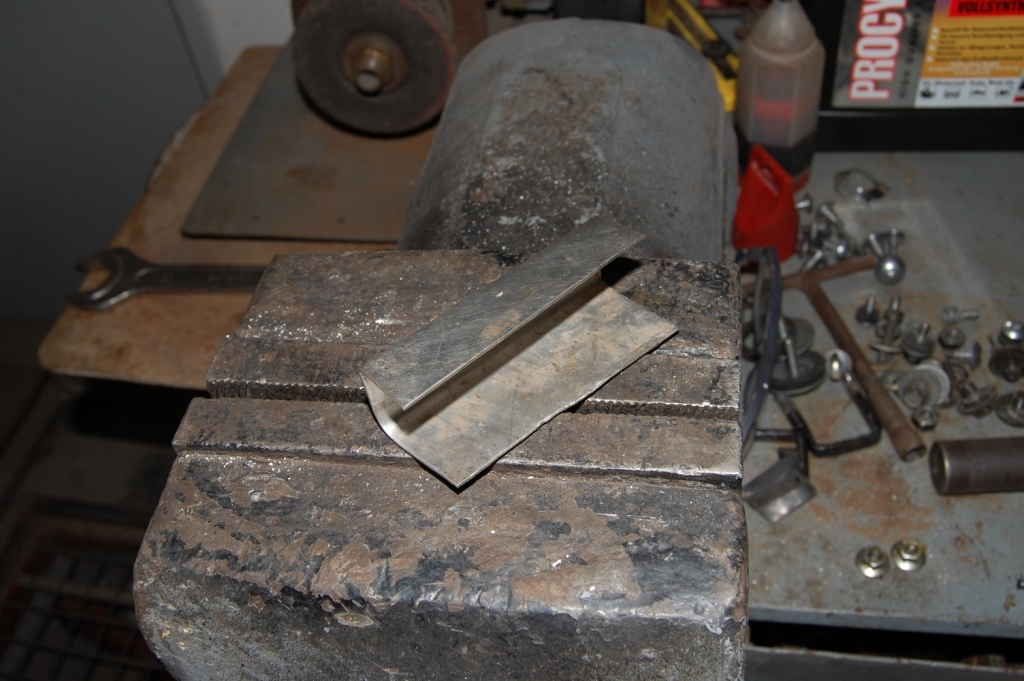

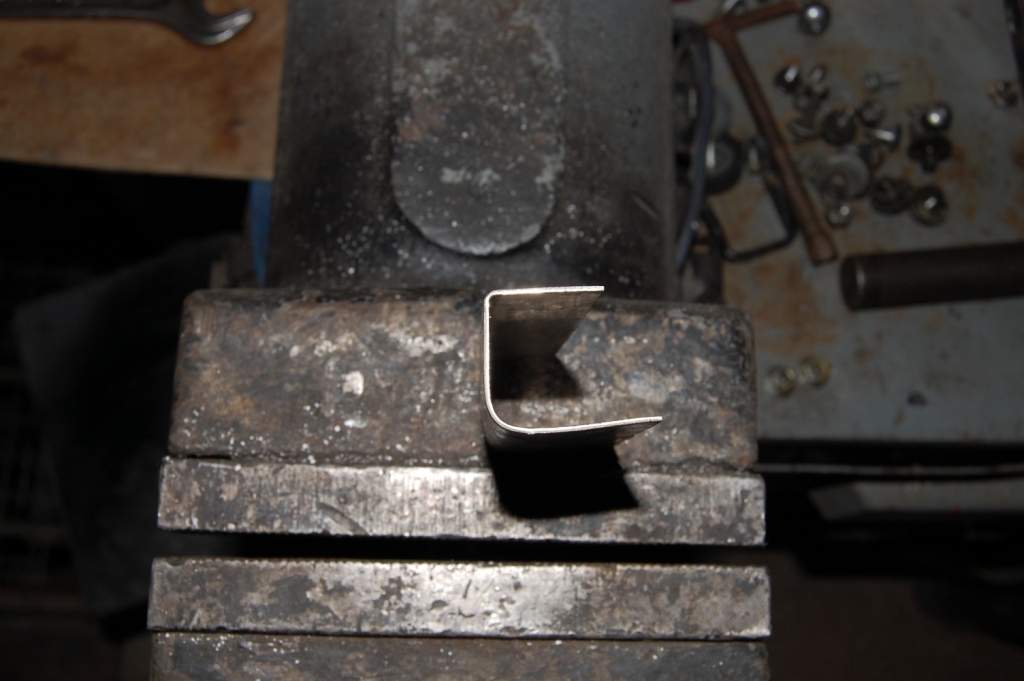

Suportul balast-urilor, confectionat din tabla de inox.

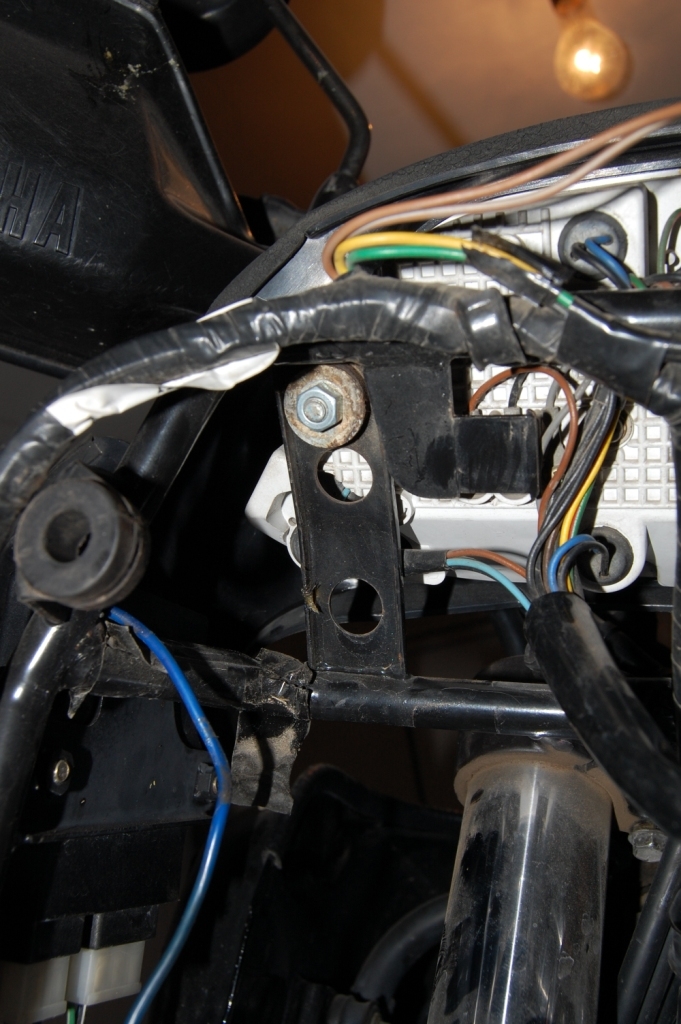

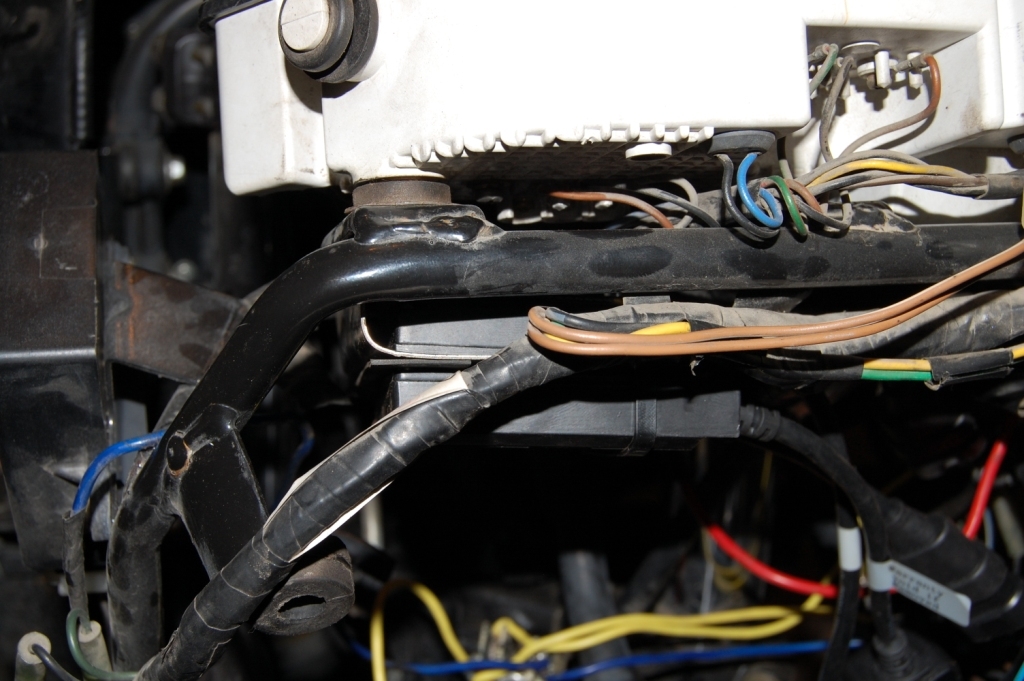

Locul de amplasare al balast-urilor ( sub bord in partea dreapta(zona turometrului))

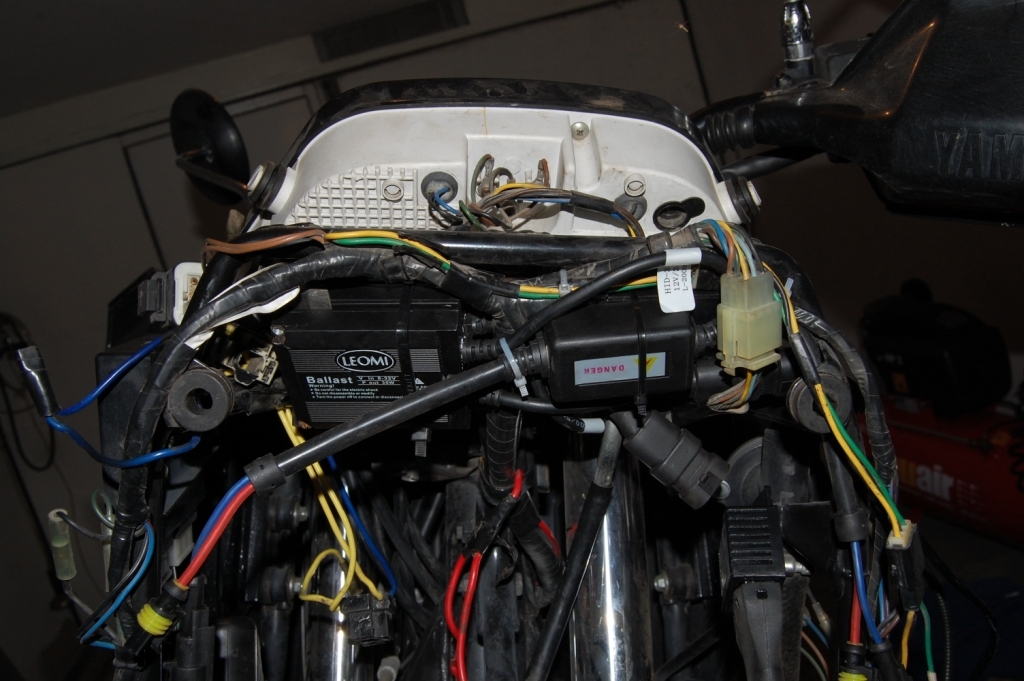

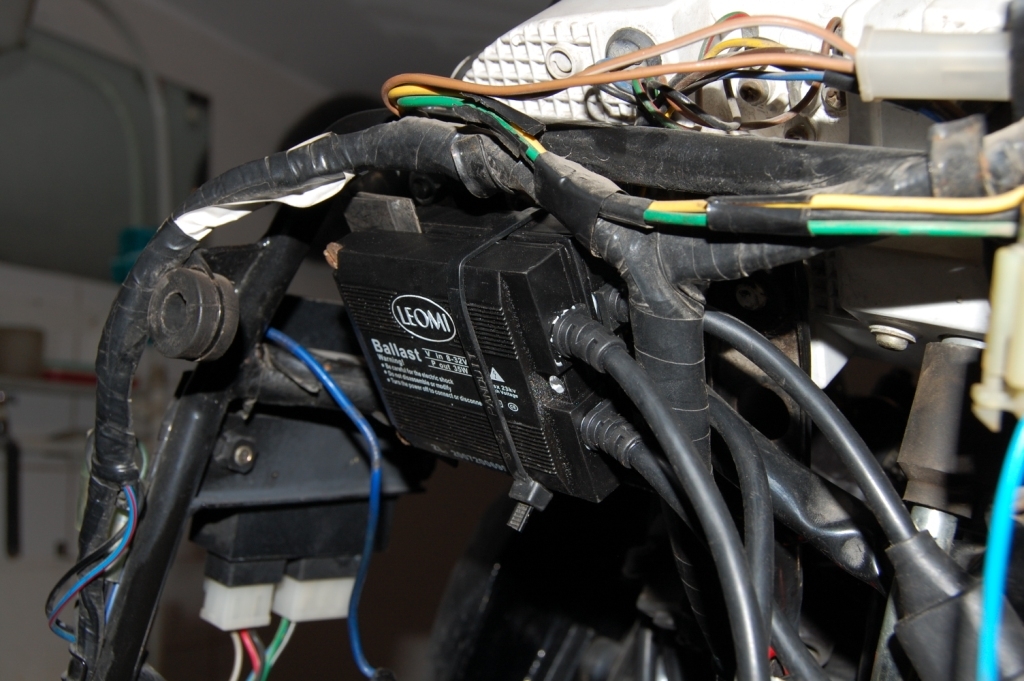

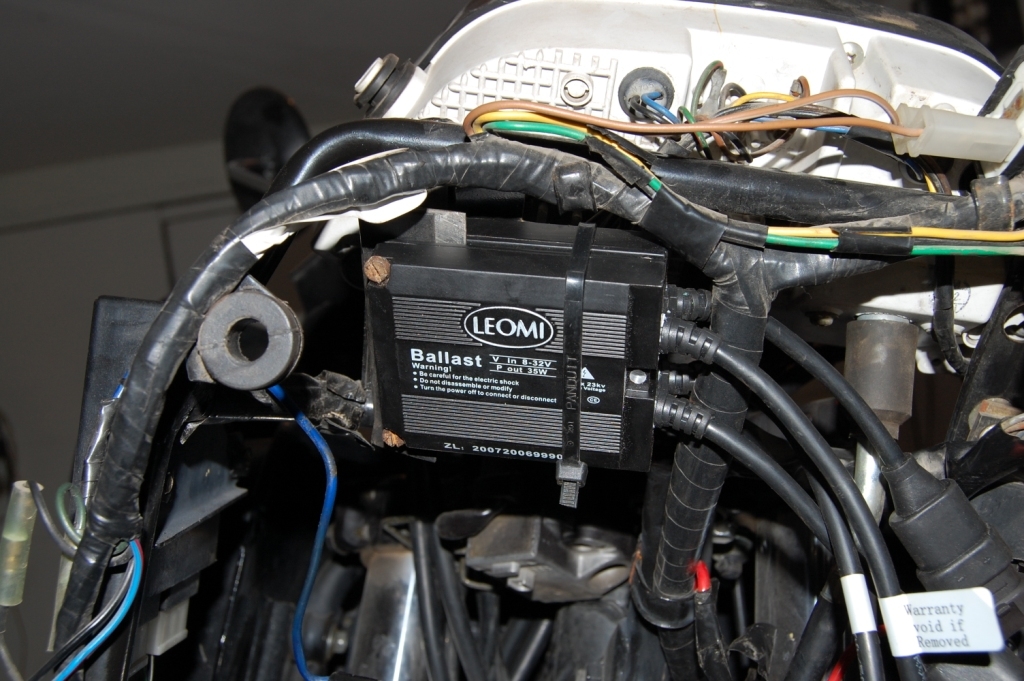

Balast-urile montate. Intre tabla suportului si balast-uri am pus un strat de cauciuc crud, pentru a reduce vibratiile.

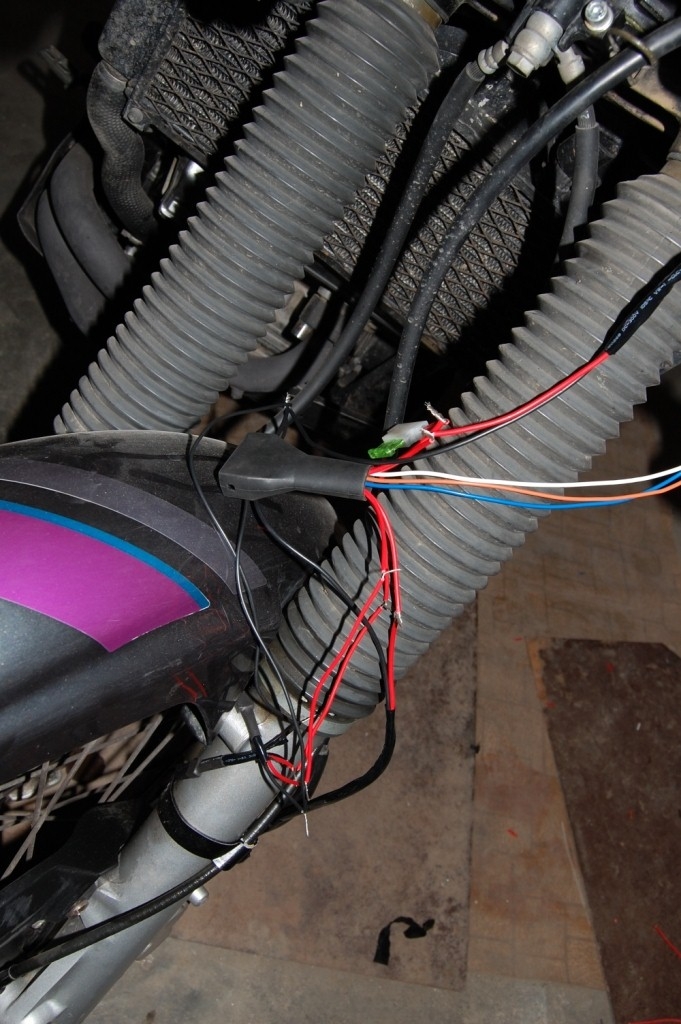

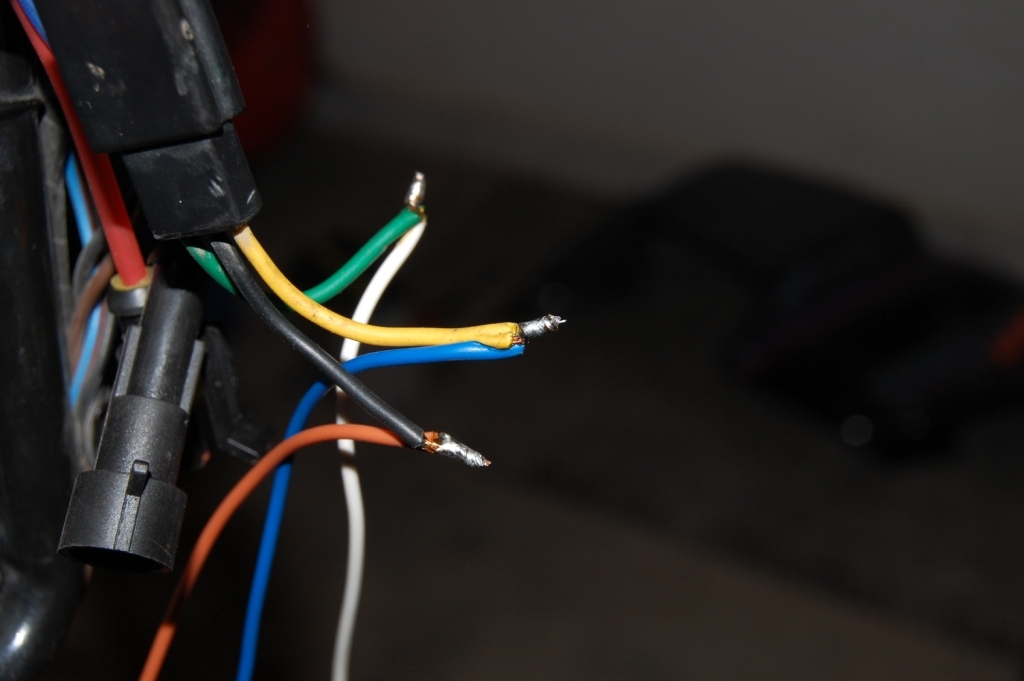

Fiind instalatie auto firele sunt destul de lungi fapt pentru care le-am scurtat. Toate innaditurile le-am cositorit. Pentru izolare am folosit ca prim strat o banda izoler din cauciuc crud peste care am venit cu banda izoler din pvc.

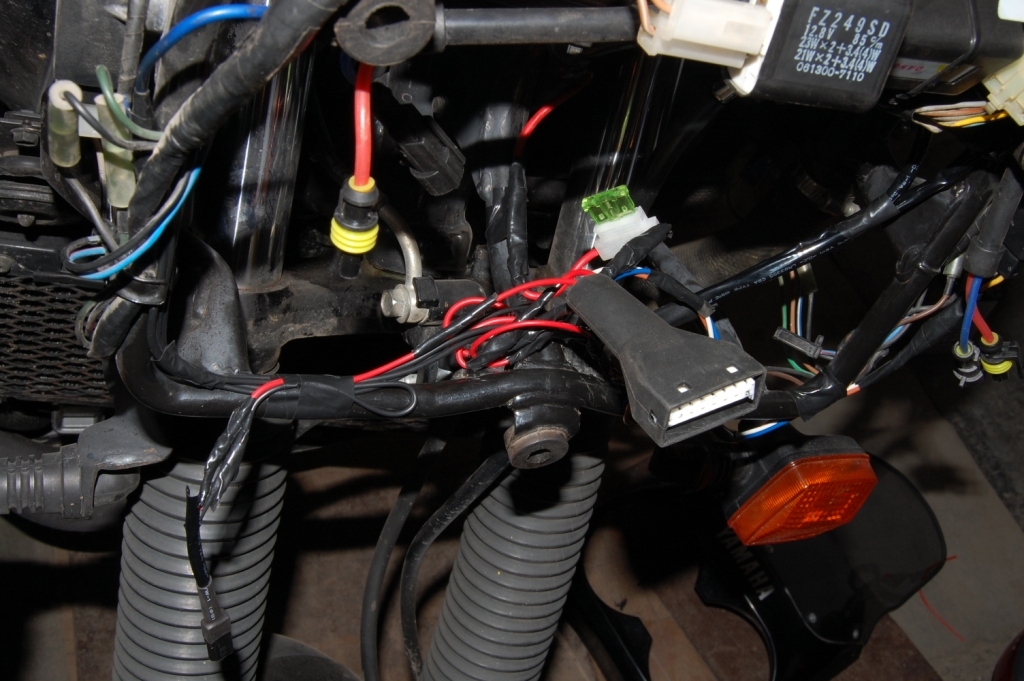

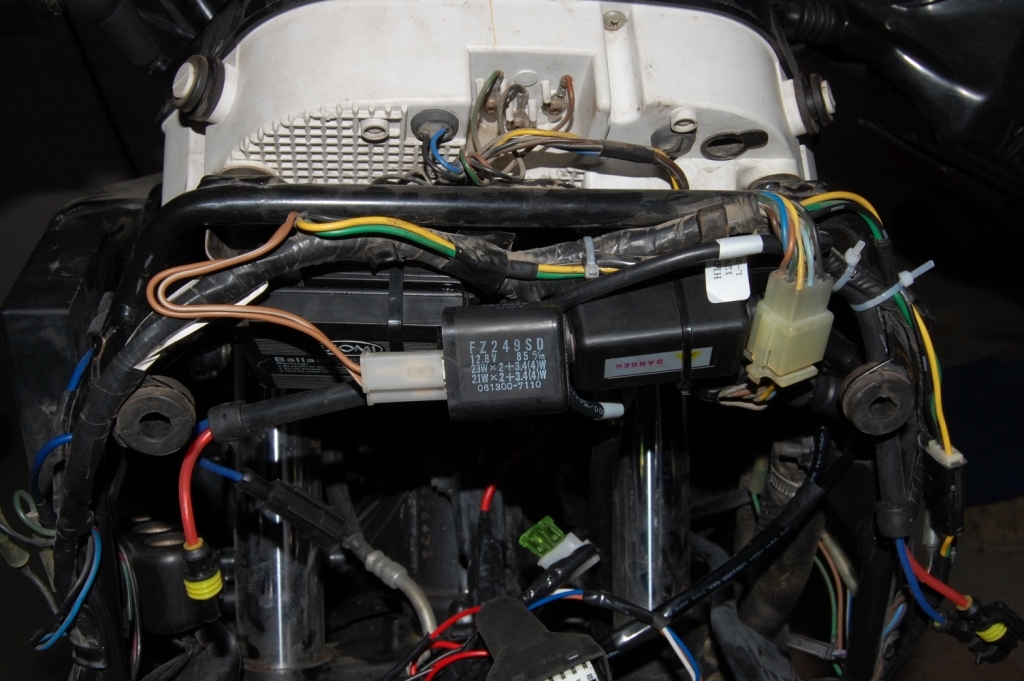

Releul de protectie si de schimbare de faza l-am montat corpul din plastic al farurilor, exact intre faruri

Se poate vedea noua amplasare a releului de semnalizare

Instalatia pozata, forma finala.

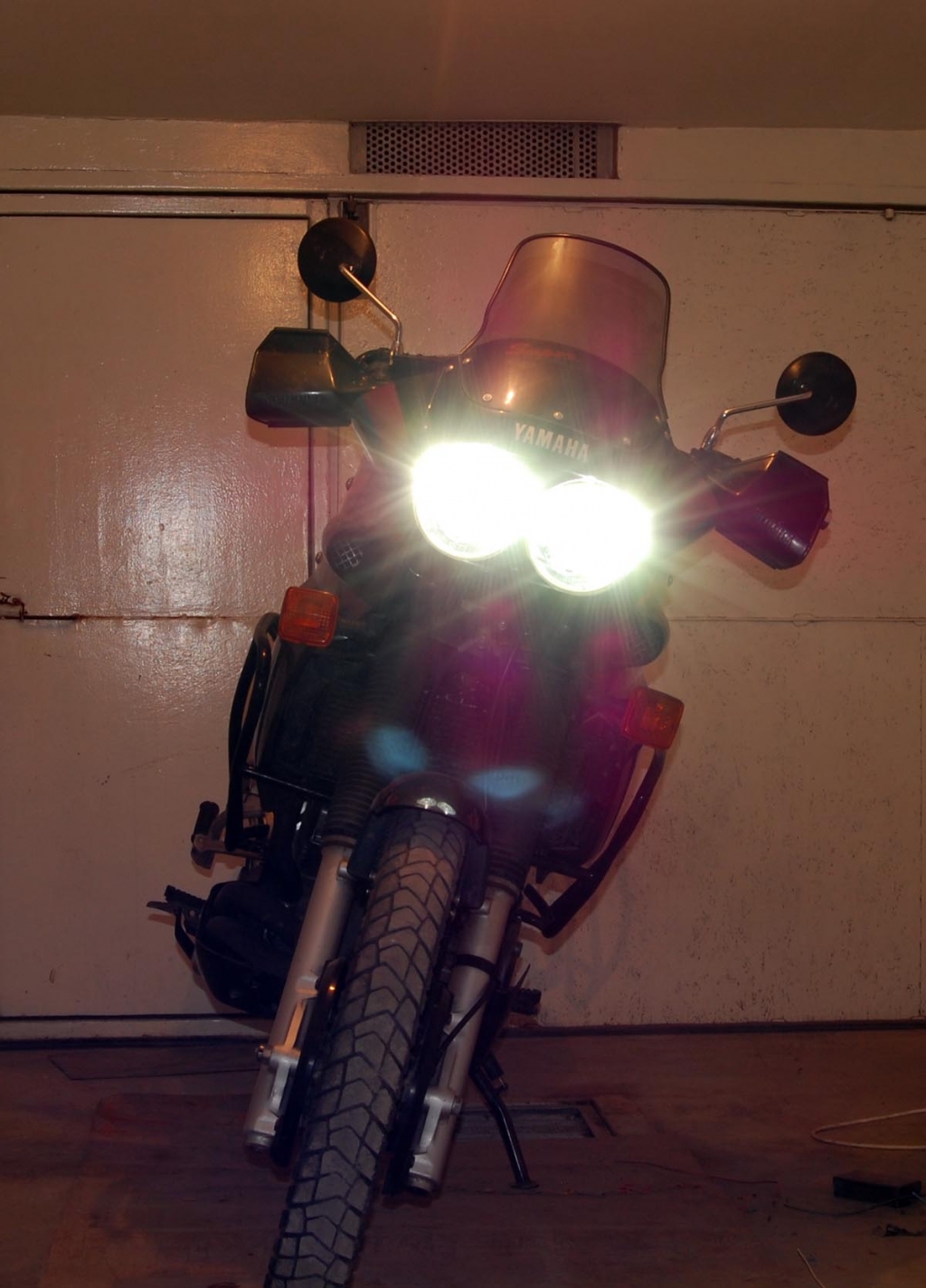

Faza scurta

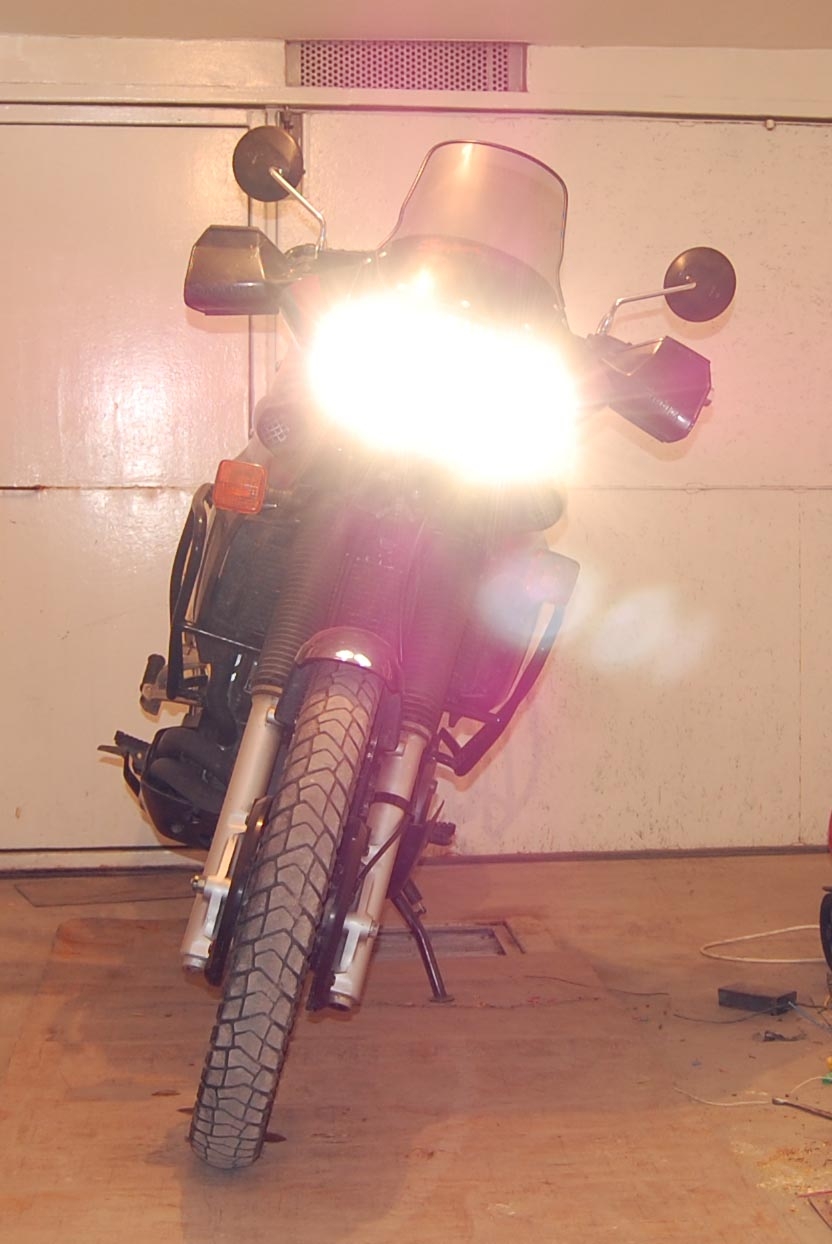

Faza lunga

A meritat din plin montarea acestor becuri. Conducerea pe timp de noapte a devenit mult mai sigura.

Garantia instalatiei este de 12 luni, in acest timp produsele defecte se schimba pe loc.
Pretul instalatiei H4 - 430 ron cu transport si balasturi super slim (dimensiuni balast: 14X75X60 mm)

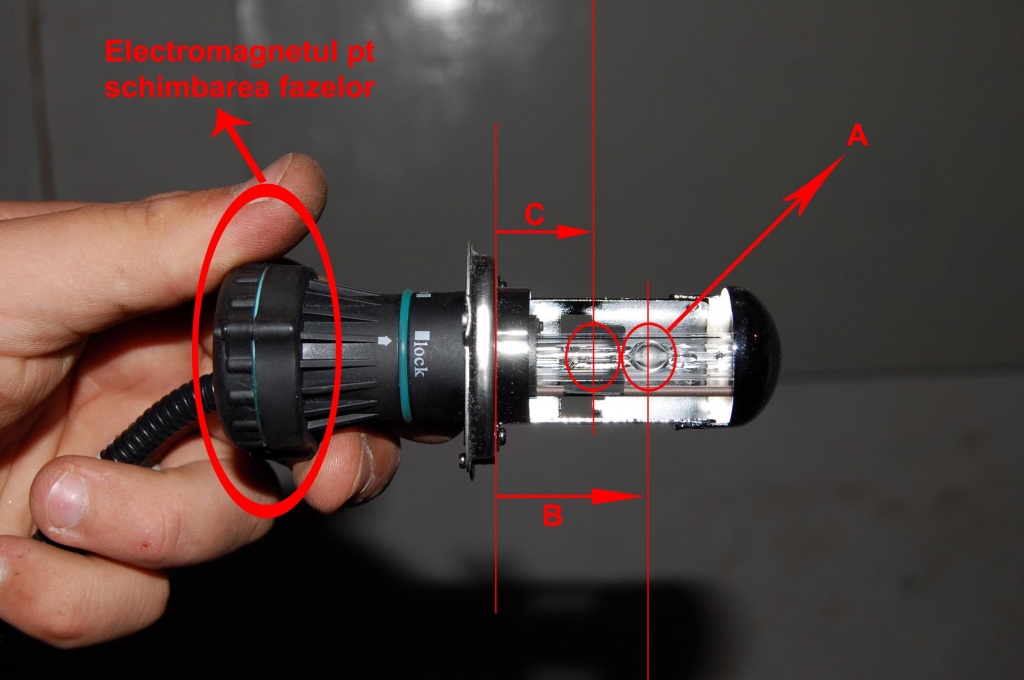

A - Locul unde se produce descarcarea electrica pentru a genera fascicolul de lumina (sa il numin "globul luminos") (filamentul la bec halogen)
B - Pozitia "globului luminos" pe faza scurta
C - Pozitia "globului luminos" pe faza lunga

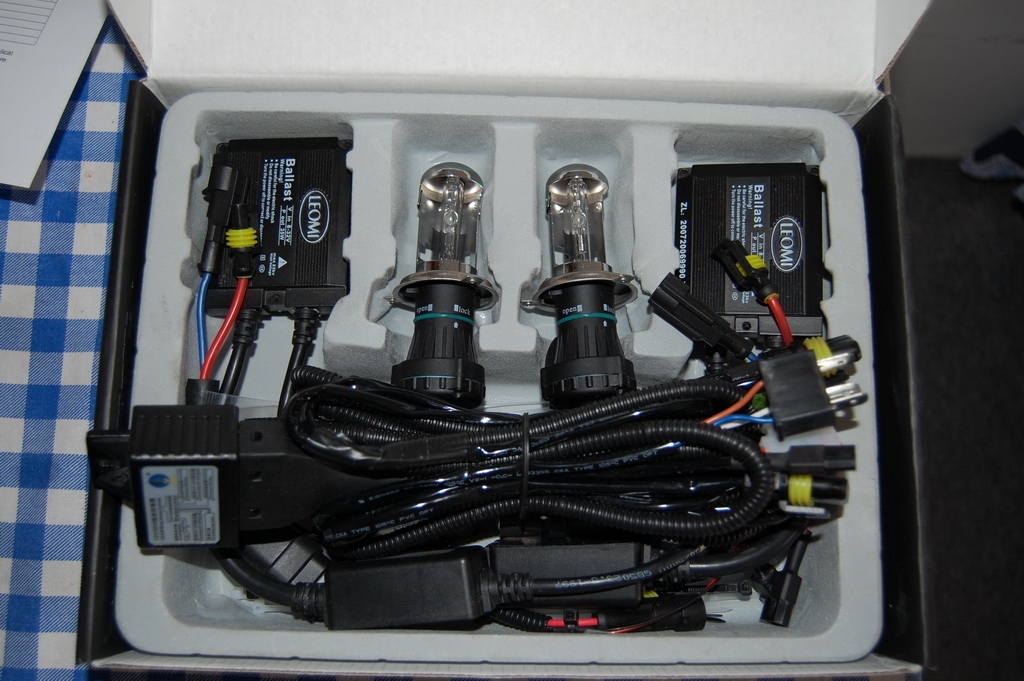

Poza kit-ului:

Se pot observa: 2 becuri, 2 balasturi, 2 invertoare, 1 releu de protectie/comutare faze
